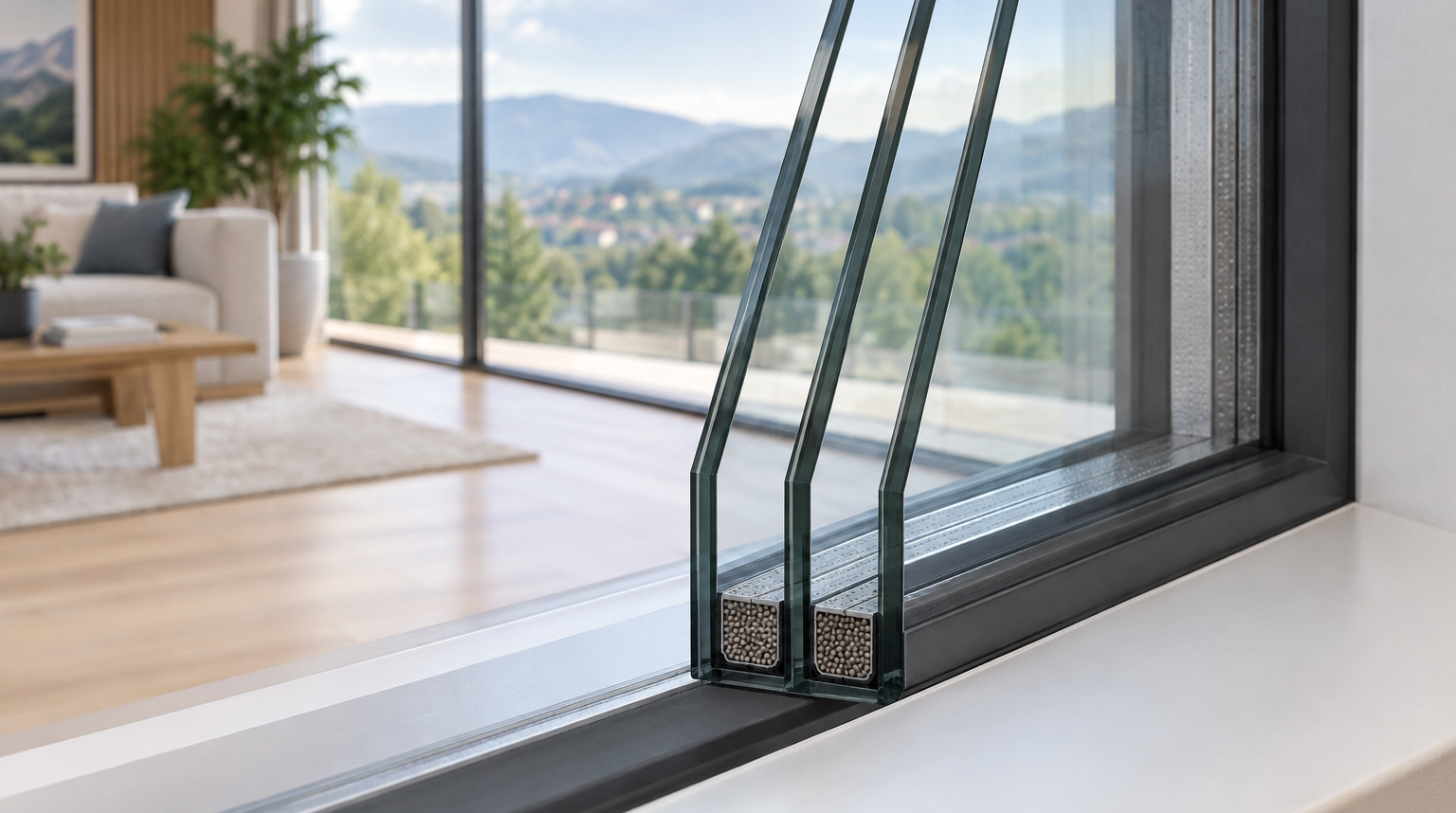

Pakiet trzyszybowy: co mówią grubości tafli i co sprawdzić przy dużym oknie?

Trzy szyby nie zawsze oznaczają ten sam pakiet. Konfiguracje mogą się różnić grubością tafli, szerokością komór, rodzajem szkła, powłokami, wypełnieniem i typem ramki dystansowej. Przy dużym oknie nie warto wybierać pakietu wyłącznie na podstawie krótkiego zapisu ani przyzwyczajenia do popularnego układu.

Jak czytać zapis pakietu?

Dwa przykładowe układy o nominalnej grubości 48 mm:

• • 4–18–4–18–4 — trzy tafle o nominalnej grubości 4 mm oraz dwie komory o szerokości 18 mm. Łączna grubość nominalna takiego pakietu wynosi 48 mm. To przykład budowy pakietu, a nie uniwersalna rekomendacja.
• • 6–16–6–14–6 — trzy tafle o nominalnej grubości 6 mm oraz komory o szerokości 16 i 14 mm. To przykład zapisu, a nie wskazanie grubości odpowiedniej do dużego przeszklenia. Dostępność i dobór konkretnej konfiguracji trzeba potwierdzić z producentem. Sam większy gabaryt nie przesądza o zastosowaniu szyb 6 mm.

W dokumentacji konkretnego produktu mogą pojawić się inne grubości, powłoki lub rodzaje szkła. Sam zapis nie mówi, jakie powłoki zastosowano ani jakie parametry osiąga gotowa szyba zespolona.

Grubość to nie to samo co izolacyjność

Sama większa grubość tafli nie wystarcza, by wywnioskować, że pakiet będzie lepiej izolował cieplnie. Na właściwości szyby zespolonej wpływają między innymi jej pełna budowa, zastosowane powłoki i gaz w komorach. Dlatego warto pytać o parametry konkretnej konfiguracji, a nie wyciągać wniosków wyłącznie z liczby milimetrów w nazwie pakietu.

Ważnym detalem jest również ramka międzyszybowa, która rozdziela tafle na krawędzi pakietu. Ciepła ramka może ograniczać straty ciepła przy krawędzi szyby i poprawiać izolacyjność cieplną całego okna; skala wpływu zależy od ramy, pakietu i wymiarów przeszklenia. Warto sprawdzić, jaki typ ramki uwzględniono w konfiguracji i czy podawany parametr dotyczy szyby czy całego okna.

Jeśli ważna jest energooszczędność, należy porównywać dane dla całego wskazanego pakietu, a przy ocenie okna także parametry całego okna. Wynik dla samej szyby nie opisuje automatycznie właściwości kompletnego okna.

Dlaczego większe przeszklenie wymaga dokładniejszego doboru?

Wymiary pakietu i łączna grubość tafli wpływają na jego masę. Ciężar pakietu trzeba uwzględnić przy doborze podparcia i wymiarowaniu ramy, a w przypadku skrzydła otwieranego również przy potwierdzaniu dopuszczalnych obciążeń okuć i systemu. Znaczenie mają także sposób podparcia szyby oraz obciążenia związane z miejscem montażu. Nie da się odpowiedzialnie wskazać jednej grubości odpowiedniej do wszystkich dużych okien.

Wytyczne AGC wskazują, że obliczenie wymaganej grubości szkła powinno uwzględniać przewidywane obciążenia, w tym oddziaływanie wiatru, ciężar własny szkła oraz inne obciążenia właściwe dla zastosowania. AGC określa dobór grubości jako specjalistyczne zadanie projektowe. Zakres obliczeń i odpowiedzialność za dobór należy uzgodnić dla konkretnej realizacji z projektantem lub specjalistą. Artykuł nie zastępuje takiej oceny.

O co zapytać przed zamówieniem?

Przy dużym oknie przygotuj lub poproś o potwierdzenie:

• • wymiarów szyby i całego okna;
• • pełnego składu pakietu, w tym grubości tafli i szerokości komór;
• • rodzaju szkła i położenia powłok, jeśli są przewidziane;
• • typu ramki dystansowej i parametrów konkretnego pakietu;
• • masy pakietu oraz dopuszczalnych obciążeń ramy, skrzydła i okuć w wybranym systemie okiennym;
• • tego, kto potwierdza dobór do obciążeń i warunków w danej lokalizacji.

Takie informacje pozwalają porównać rozwiązania na tych samych zasadach.
